◆ ８５（８２）ＲＡタイプのお取り替え手順 ◆
※取り外し取り付け作業につきましては、お客様ご自身の
責任の上行っていただきますようお願い申し上げます。

| ① |

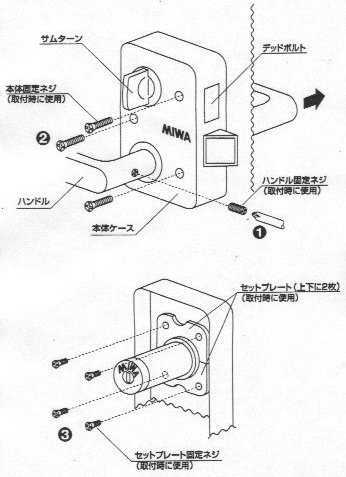

ハンドルの首部分に取り付いている｢ノブ固定ネジ｣上図①を外し、ハンドルを両方から引き抜きます。
|
| ② |
上図②の｢本体固定ネジ｣３本を外し、錠前本体を扉より外します。
|
| ③ |
本体を裏返し、シリンダーの根元にある左下③｢セットプレート固定ネジ｣４本を外しますとシリンダー部分が外れます。（取り外し完了です）
|
|
◆続きまして取付手順です。◆
|
| ④ |
新しいシリンダーを本体に差し込み、｢セットプレート固定ネジ｣４本で留めます。
|
| ⑤ |
本体を扉に取り付けます。
|
| ⑥ |
ハンドルを本体（扉）に挟みこみ、１で外しました｢ノブ固定ビス｣でノブを固定すると完了です。
|
| ⑦ |
お取り替え完了です。動作確認をお願いします。
|
|
作業時間＝約１０～１５分
使用工具＝プラスドライバー（一部削り作業が必要になり鉄工用丸ヤスリが必要な場合がございます。）
ミワ 85RAタイプ お取替え難易度
★☆☆☆☆ |
| ★☆☆☆☆ |
組立分解作業が苦手な方でも、簡単にお取替えいただけるレベル。 |
| ★★☆☆☆ |
作業工程が多いだけで、お取り外し・お取り付けは“★☆☆☆☆”レベル。 |
| ★★★☆☆ |
手順が若干複雑になりますが、一般の方でもマニュアル通り行えばお取替えいただけるレベル。 |
| ★★★★☆ |
お取替え作業工程は“★★☆☆☆”のレベルですが、錠前を取り外したあとにドアや枠に若干の加工が必要になるレベル。 |
| ★★★★★ |
交換手順が複雑なので、マニュアル通りに行ってもサポートが必要になるレベル。 |
|
|
|
上記適合の錠前をご使用の場合は、下記の高性能シリンダーにお取り替え可能です。
※各製品の詳しい内容は、商品名をクリックして下さい。詳細説明がご覧いただけます
ご購入ご希望商品欄の をクリックするとオーダー画面にご案内いたします。
|
※MIWA 82RAの方は「MIWA 85RA」をご選択下さい。
| キー形状 |
メーカー名
品 名 |
付属キー
本数 |
色 |
販売価格
（消費税込価格） |
オーダー
画面へ |
 |
カバ社
カバスター
オリオン26 |
５本 |
シルバー色 |
￥１５,０００円
（￥１５,７５０円） |
|
 |
カバ社
カバスター
ネ オ |
５本 |
シルバー色 |
￥１４,０００円
（￥１４,７００円） |
|
 |
カバ社
カバスター |
４本 |
シルバー色 |
￥１２,０００円
（￥１２,６００円） |
|
| ゴールド色 |
￥１３,０００円
（￥１３,６５０円） |
|
ブロンズ色 |
 |
川口技研
Ｇ Ｈ
シリンダ |
５本 |
シルバー色 |
￥１２,０００円
（￥１２,６００円） |
|
 |
マルティ
ロック |
３本 |
シルバー色 |
￥１３,０００円
（￥１３,６５０円） |
|
| ゴールド色 |
￥１４,０００円
（￥１４,７００円） |
| ブロンズ色 |
 |
アルファ
FBロック |
５本 |
シルバー色 |
￥９,５００円
（￥９,９７５円） |
|
| ゴールド色 |
￥１０,５００円
（￥１１,０２５円） |
| ブロンズ色 |
 |
クラビス
F22 |
３本 |
シルバー色 |
￥８,０００円
（￥８,４００円） |
|
 |
ウエスト
９１７ |
３本 |
シルバー色 |
￥９,５００円
（￥９,９７５円） |
|
| ゴールド色 |
￥１０,０００円
（￥１０,５００円） |
| ブロンズ色 |
 |
ユーシン
ショウワ
NX
シリンダー |
３本 |
シルバー色 |
￥９,５００円
（￥９,９７５円） |
|
 |
ゴール
Ｖ－１８ |
３本 |
シルバー色 |
￥６,５００円
（￥６,８２５円）
|
|
| ゴールド色 |
￥７,０００円
（￥７,３５０円） |
| ブロンズ色 |
 |
家研
ＫＸ３N |
５本 |
シルバー色 |
￥８,０００円
（￥８,４００円） |
|
 |
メガクロス |
３本 |
シルバー色 |
￥６,０００円
（￥６,３００円） |
|
| ゴールド色 |
￥７,０００円
（￥７,３５０円） |
| ブロンズ色 |
 |
ミワ PR-J
シリンダー |
３本 |
シルバー色 |
￥７,５００円
（￥７,８７５円） |
|
 |
ミワ JN
シリンダー |
３本 |
シルバー色 |
￥６,５００円
（￥６,８２５円） |
|
 |
ミワ U9
シリンダー |
３本 |
シルバー色 |
￥３,０００円
（￥３,１５０円） |
|
| ゴールド色 |
￥３,５００円
（￥３,６７５円） |
| ブロンズ色 |
 |
アルファ
ed-LOCK |
２本 |
シルバー色 |
￥２４,５００円
（￥２５,７２５円） |
|
| ゴールド色 |
￥２８,０００円
（￥２９,４００円） |
| ブロンズ色 |
 |
アルファ
電波リモコン錠 |
リモコン
２個
非常キー
２本 |
シルバー色 |
￥４０,０００円
（￥４２,０００円） |
|
| ゴールド色 |
￥４４,０００円
（￥４６,２００円） |
| ブロンズ色 |
|
⇒
