カム送り（バイパス）解錠防止パーツ |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
      |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

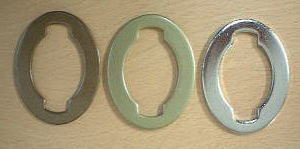

 左側より アンバー / ゴールド / シルバー ※上記形状はMIWAタイプの形状です。ゴールや家研シリンダーの場合、 形状（外径内径寸法や切り欠け形状）は異なります。
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
≪スペーサーリング≫ 扉とシリンダーの隙間を塞ぎます。 この商品を挟む事により今問題になっている針金で解錠する手口を防止します。 詳しい記事は こちら から  ⇒  左画像のように化粧リングを引っ張ると、矢印部分に隙間が発生いたします。そこでこのスペーサーリングをシリンダーと扉の間に挟むことにより、針金が侵入する隙間をなくします。 また、二つ割れのスペーサーリングはシリンダーを外すことなく、簡単に取り付けることは可能ですが、簡単に外れる恐れがございます。この“スペーサーリング”は完全にこの外れを防止することの出来る確実な防犯用品です。もちろん商品には弊社製作のイラスト入りマニュアルを付属いたしますので、どなたにでも簡単に取り替えていただくことが可能です。これを機会に是非装着してください。 ≪対応機種（刻印）≫ MIWA LAタイプ玄関錠 MIWA L A MIWA LAMA MIWA LDタイプ玄関錠 MIWA L D MIWA LDSP MIWA 本締錠 MIWA BH GOAL レバーハンドル錠 GOAL LX（AS・LX） ※１ GOAL 本締錠 GOAL HD ※１ ※１＝ゴール純正シリンダー（V-18は除く）の一部シリンダーに、スペーサーリングの内径の一部分を削らなければ装着できないシリンダーがございます。 この場合、鉄工用ヤスリをご用意いただきお客様に削っていただく作業が必要になりますので予めご了承下さい。 ※「SHOWA（ショウワ）」ご使用のお客さまは、別途お問い合わせ下さい。 ◆ スペーサーリング３枚組セットを新発売 ◆ （SHOWAの設定はございません） “スペーサーリング”の２ミリ厚/２枚と３ミリ厚/１枚を１セットにしたセット商品を新たに発売させていただきました。隙間寸法がはっきりしない場合や、弊社にてピッキング防止シリンダーをお買い求めいただきスペーサーリングも同時購入される場合に是非お買い求め下さい。 ※このセット品は、スペーサーリングが余りましても返品が出来ません。予めご了承願います。 ◆ 装着可能シリンダー ◆ 下記にご紹介しているシリンダー以外はシリンダーの構造上装着できません。 装着可能シリンダー

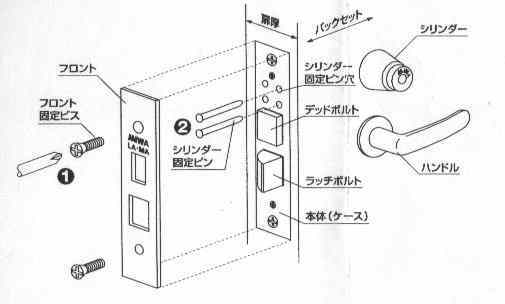

※１＝ゴール純正シリンダー（V-18は除く）の一部シリンダーに、スペーサーリングの内径の一部分を削らなければ装着できないシリンダーがございます。 この場合、鉄工用ヤスリをご用意いただきお客様に削っていただく作業が必要になりますので予めご了承下さい。 ※ご注文の際、錠前機種刻印（ドア側面の刻印）と、シリンダーメーカー名（シリンダーを交換された場合）の指定を行っていただきます。シリンダーを交換されている場合は、特にメーカー指定が重要になりますのでお間違いなくご指定下さい。 ※上記以外のシリンダーをご使用の方は、「保護部品」をご検討下さい。 ≪取り付け方法≫ ◆LA（LAMA）タイプ◆  １．フロント（プレート）を外します。 ２．②の｢シリンダー固定ピン｣を２本引き抜きます。 ３．シリンダー部分が外れます。（取り外し作業完了です） ４．外したシリンダーにスペーサーを装着して、上記の逆手順にて再度ドアに装着します。 以上で取り替え完了です。 作業時間＝約５分 使用工具＝プラスドライバー・小さなマイナスドライバー・ペンチ ◆LD（LDSP）タイプ/BHタイプ◆  １．フロント（プレート）を外します。 ２．シリンダー固定ビスを、反時計回転に止まるまで回します。 ３．キーを差し込んだ状態で上記図③のシリンダーローズ（シリンダー）を、反時計回転に廻すとシリンダー及びシリンダーローズが外れます。（取り外し完了です） ４．外したシリンダーにスペーサーを装着して、再度ドアに装着して時計回転に止まるまで廻します。 ５．シリンダーの正面にありますメーカー刻印が真上になるように、シリンダーを戻します。 ６．２で廻した上記図②の｢シリンダー固定ネジ｣を、時計回転に止まるまで廻します。 ７．１で外しましたフロント（プレート）を①の｢フロント固定ビス｣２本で取り付けます。 以上で取り替え完了です。（作業時間＝約５分） 使用工具＝プラスドライバー ◆GOAL AS（ASLX）タイプ/HDタイプ◆  １．フロントプレートを外します。 ２．固定ピンを引き抜きます。 ３．室内側サムターンのネジを外しサムターンツマミを引き抜きます。 ４．中にネジが２本見えますので、このネジも外してサムターン部を全て引き抜きます。 ５．室外側シリンダーを引き抜きます。（取り外し完了です） ６．外れましたシリンダーに「スペーサーリング」を装着して、上記の逆手順で全てを装着します。 以上で取り替え完了です。（作業時間＝約５分） 使用工具＝プラスドライバー・小さなマイナスドライバー・ペンチ ゴール純正シリンダー（V-18は除く）の一部シリンダーに、スペーサーリングの内径の一部分を削らなければ装着できないシリンダーがございます。 この場合、鉄工用ヤスリをご用意いただきお客様に削っていただく作業が必要になりますので予めご了承下さい。 ◆ 必要枚数（ミリ数）の調べ方 ◆ １．今付いているシリンダーの化粧リングを持って引っ張ります。 ２．ドアと化粧リングの間に隙間ができますので、この寸法を正確に測定してください。 ◆２ミリ厚と３ミリ厚のスペーサーを組み合わせて（重ねて）取り付けます。◆ ※LAタイプとLDタイプでは組み合わせ方法が変わります。 《MIWA LA（LAMA）タイプ、GOAL LX（AS・LX）/HDの場合》 購入枚数例 隙間寸法が５ミリの場合 ２ミリ厚１枚と３ミリ厚１枚使用します。 隙間寸法が４.５ミリの場合 ２ミリ厚２枚になります。 （※２ミリ厚１枚・３ミリ厚１枚を装着することは出来ません） つまり、小数点以下は切捨てとなります。 ● 「MIWA LA（LAMA）タイプ」及び「GOAL LX（AS・LX）/HD」ご使用の方への注意事項 ● ※このタイプは隙間寸法以上のスペーサーは装着することができません。厚み以上のスペーサーリングを装着しますと、シリンダーがドアに装着できなくなる場合があります。ご注意下さい。 隙間寸法はご使用になるシリンダーにより全て異なります。現在ご使用のシリンダーの隙間寸法と新しくお取り付けになるシリンダーの隙間寸法は必ず変りますので、確実に「カム送り」を防止するためスペーサーリング同時ご購入の際は、余裕を持って「３枚組スペーサーリングセット」をお買い求め下さい。 《LD（LDSP）タイプ/BHタイプの場合》 購入枚数例 隙間寸法が５ミリの場合 ２ミリ厚１枚と３ミリ厚１枚を使用します。 隙間寸法が４.５ミリの場合 ２ミリ厚１枚と３ミリ厚１枚使用します。 （※２ミリ厚２枚ですと、隙間が発生します。） ※ＬＤ（LDSP）タイプBHタイプは隙間寸法以上の厚みのスペーサーをご購入下さい。隙間寸法以下ですと隙間が発生しますのでご注意下さい。 ◆弊社にて高性能シリンダーと一緒にお買い求めいただくご予定のお客さまへ◆ 隙間寸法はご使用になるシリンダーにより全て異なります。現在ご使用のシリンダーの隙間寸法と新しくお取り付けになるシリンダーの隙間寸法は必ず変りますので、確実に「カム送り」を防止するためスペーサーリング同時ご購入の際は、余裕を持って「３枚組スペーサーリングセット」をお買い求め下さい。 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ご使用上の注意 ●本製品は鍵の不正な解錠から、簡易的に錠箱本体を守るためのものであり、破壊行為による攻撃を想定しておりません。 ●本製品は予知防犯を意図した製品です。防犯はお客さまのご注意・ご配慮に代わるものではございません。万一の事故・犯罪・トラブル等が発生いたしましても、一切の補償、弁償等は行いません。 ●ゴールド・ブロンズ色は塗装品になります。取り付け時に“スペーサーリング”自体にキズがつく可能性がありますのでご注意下さい。 ●スペーサーリングは塗装品にため、装着されているシリンダーの色合いとは異なりますので、予めご了承願います。 ●※スペーサーリングの色合いは、現在装着のシリンダー色とは若干違いますので、予めご了承願います。 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
