DIY便利金物 ボトムタイトナー

TOP > DIY便利金物 > ボトムタイトナーⅡ型



商 品 名
ボトムタイトナーⅡ型

ご 注 文 600mmタイプ
(NDB2-600)

4,290円
ご購入数量:セット
カートに入れる
880mmタイプ
(NDB2-880)

4,620円
ご購入数量:セット
カートに入れる
11セット以上ご゙購入ご希望 の方は、カートシステムの中で数量変更が可能 です。上記ご購入数量を“11セット以上”をご選択いただき“カートに入れる” をクリックいただきますとカート内が表示されますので、こちらにて数量を 直接ご入力いただき<更新>をクリックして下さい。ご購入ご希望の数 量が表示されます。

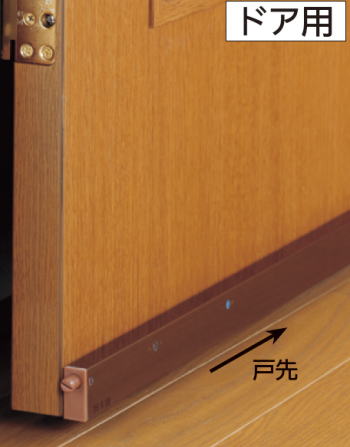

ボトムタイトナーⅡ型(面付タイプ)




ボトムタイトナーには上記の“面付タイプ”とは別に“埋込タイプ”もございます。詳細はココをクリック ! !



ドア下の隙間防止具
外部からの隙間風やホコリの侵入、音・光・熱などをシャットアウト!!
冷暖房効果もグーンとアップします。


扉を開けると遮へいしていたタイトゴムがせり上がり、扉を閉めるとタイトゴムが下がる構造なので、床面をタイトゴムが引きずることはありません。この構造をご説明しましょう。
左画像は扉を開けた状態です。この時タイトゴムは《ボトムタイトナー》本体に収容されています。扉を閉めようとしますと、白丸部分のロッドが紫矢印部分をたどってドア枠の青丸部分に当ります。この時白丸部分のロッドが《ボトムタイトナー》に押し込まれ、これと連動してタイトゴムが本体より下がり、床面に密着する構造です。



●《ボトムタイトナー》の性能と特徴●



床面が上記画像のように傾斜している場所にも使用することが可能です。




床面と接触する部分には、特殊軟質性塩化ビニールを使用していますので、凸凹の床面にも対応できます。

20万回以上の開閉試験に合格しています。

シール部の消耗試験でも20万回開閉後ほとんど消耗していません。

低温耐久試験でも、-40度で10万回開閉後の異常はありませんでした。

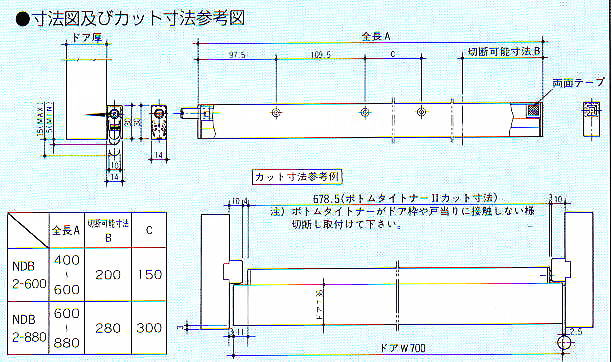

●対応扉寸法●

600型:扉巾400ミリ~600ミリ
880型:扉巾600ミリ~880ミリ

●取り付け方法●

ドア巾に合わせて《ボトムタイトナー》を切断します。
(製品はアルミ製なので、金切ノコで簡単に切断可能です。別途ご購入下さい。)

木ネジ3本で扉に固定します。

扉下部のスキマ量に応じてロッド部分を調整してください。

取り付け完了です。


●製品の仕様●

材質:本体/アルミ押出形材 ATゴム/特殊軟質塩ビ
仕上:本体/アルマイトアンバー色 ATゴム/アンバー色





●この商品に関する注意事項●

この商品は取り付け位置(方向)が限られています。よくお確かめの上、ご購入下さい。
