交換可能なシリンダーをお調べいたします。

主錠側交換ご希望の方で、フロントプレートが外れないタイプ方は、

下記の手順にて錠前ハンドル部分及びシリンダーを一旦外していた

だき、シリンダーの形状をご確認下さい。

■　■　■　取り外し方　■　■　■

※少しでも手順が違いましたら別途お問合せ下さい。

サムラッチ錠

レバーハンドル錠

①	室内側のハンドル及び飾り座部分にございますプラスネジを全て外します。
②	プラスネジを外しますと、ハンドル部分及び飾り座部分が一体となって、室内外共に外れます。

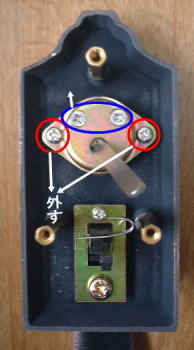

③	室外側のドアハンドルを裏向けますと下記の様な形状になります。
	※上記画像はサムラッチ錠の裏面形状ですが、レバーハンドル錠でもシリンダー部分の裏面形状は同じです。
④	上記赤丸部分のプラスネジを２本外してシリンダー部分を引き抜きます。
⑤	シリンダーの取り外し完了です。
⑥	シリンダーが外れましたら、下記画像のシリンダーと比較して下さい。同じ寸法ですと下記にご紹介している高性能シリンダーにお取り替え可能です。 ※大きさが違う場合や、分解途中の行程などが違いましたら　こ　こ　から別途お問合せ下さい。
	※シリンダーの取り付けは、上記の逆手順となります。

■　交換可能シリンダーご購入はこちらから　■

ウエスト
９１６
シリンダー

付属キー
本数
３本

※11個以上ごﾞ購入ご希望の方は、カートシステムの中で数量変更が可能です。上記ご購入数量を“11個以上”をご選択いただき“カートに入れる” をクリックいただきますとカート内が表示されますので、こちらにて数量を直接ご入力いただき<更新>をクリックして下さい。ご購入ご希望の数量が表示されます。

※「ウエスト９１６シリンダー」は弊社紹介の“９１７シリンダー”の下位機種になります。
※銅古美色は１０円玉のようなブロンズ色　
※金古美色は５円玉のような金色に近い色
